轴承确保电机平稳运行。它们支撑旋转轴并减少摩擦。但轴承问题会导致51%的电机故障，使其成为电机故障的首要原因。一些资料显示，轴承问题导致的故障比例甚至更高，高达60%。

您主要会遇到两种类型的负载。径向负载垂直于轴施加压力，例如皮带轮上的皮带张力。轴向负载沿轴方向施加压力，例如风扇叶片向前推动。如果为电机选择不合适的轴承，会导致过早磨损和代价高昂的停机时间。

本指南解释了电机轴承的类型、它们的负载能力以及如何根据具体用途进行匹配。明智地选择轴承可以避免大多数故障。

要点总结

• 超过一半的电机故障是由轴承失效引起的。选择合适的轴承可以避免代价高昂的停机时间。

• 找出您的主要载荷类型——径向载荷、轴向载荷或组合载荷——以便选择正确的轴承系列。

• 深沟球轴承滚柱轴承适用于中等载荷。滚柱轴承适合承受垂直向下的重载荷。角接触轴承可以承受来自不同方向的载荷。

• 根据转速和使用地点，选择合适的壳体（开放式、屏蔽式或密封式）和润滑方法。

• 定期维护，例如听噪音、检查振动和观察温度，有助于延长轴承的使用寿命。

电机中的径向载荷与轴向载荷

定义径向力和轴向力

径向载荷垂直于电机轴施加压力。以皮带传动系统为例，皮带轮（滑轮）套在轴上，皮带的张力向侧方拉动。这种侧向力就是悬臂径向载荷，它对皮带传动应用中的轴承产生主要的机械应力。径向载荷也出现在齿轮啮合中，齿轮齿相互作用，垂直于轴施加压力。这些力是电机中最常见的载荷类型。

轴向载荷，也称推力，作用于轴上。垂直安装的电机就是一个典型的例子。转子的重量沿轴向下作用，在下方的轴承上产生稳定的轴向载荷。风扇叶片在推动空气向前运动时会产生推力。螺旋齿轮啮合时，由于其倾斜的齿相互滑动，会产生轴向力。在某些应用中，您可能会同时遇到这两种载荷类型。

变速箱轴会因齿轮啮合而受到径向力，并因螺旋齿轮而受到轴向力，这表明螺旋齿轮是如何产生轴向推力载荷的。

载荷类型如何影响轴承选择

每种轴承类型承受的载荷类型和承载能力各不相同。您必须根据主要受力情况选择合适的轴承。对于额定功率为 150 马力或以上的皮带驱动电机，标准滚子轴承仅能承受径向载荷，不适用于轴向载荷。圆柱滚子轴承不仅能很好地承受径向载荷，还能承受较高的轴向载荷，因此适用于中高速皮带驱动电机。

对于组合载荷，角接触深沟球轴承卓越的轴承。它们能够高精度地处理径向力和轴向力，因此非常适合同时承受这两种载荷的高速电机。工程师使用结合了径向力和轴向力的公式来计算等效动态载荷。此计算确保轴承的额定载荷和 L10 寿命满足您的总载荷需求。

了解这些载荷类型有助于您进行选择。您必须首先确定主要受力方向。然后，您可以为您的应用选择合适的轴承。这些知识可以防止早期故障和代价高昂的停机时间。

电机轴承类型

电机轴承类型：滚珠轴承与滚柱轴承

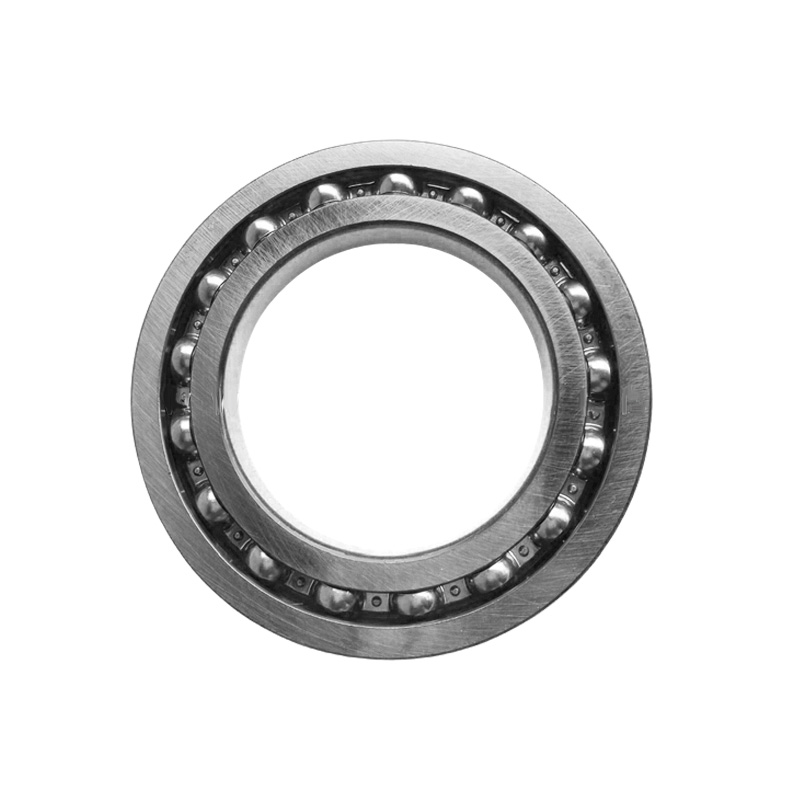

深沟球轴承最常用于电动机。它们可以轻松承受轻到中等的径向和轴向载荷。深沟球轴承是最灵活的选择，有多种尺寸可供选择，以适配标准电机机架。其点接触设计使其能够在高速运转时保持极小的摩擦力。您可以在小型电机、水泵和小型风扇中找到它们。

当负载较大时，通常使用滚子轴承。圆柱滚子轴承的滚子与滚道之间是线接触的，这使得力分散到更大的面积上，因此它们能够承受比圆柱滚子轴承大得多的径向载荷。深沟球轴承电动机通常使用这种轴承，因为它们能够承受重载并保持高效运转。圆柱滚子轴承在高速运转、需要分散载荷的场合表现出色。

额定载荷差异显而易见。在 5 kN 和 1800 RPM 的条件下，6205 型深沟球轴承的 L10 寿命约为 34,000 小时。而 NU205 型滚子轴承在相同条件下的寿命约为 71,000 小时。这种差异解释了为什么滚子轴承能够承受更大的载荷，并且非常适合承受冲击或震动。球轴承仍然是高速电机的最佳选择，而滚子轴承则适用于齿轮箱和输送机等设备，能够承受更大的载荷。

用于组合载荷的专用轴承

角接触轴承可同时承受径向和轴向载荷。双列角接触轴承深沟球轴承它们能同时承受径向载荷、双向轴向载荷和扭转载荷。其背靠背的结构设计使其能够在较小的宽度内有效分散这些力。在空间受限的立式电机和主轴驱动器中，经常可以看到它们的身影。

球面滚子轴承可解决不对中问题。它们可补偿高达 1.5 度的角度不对中。这在重载和振动较大的应用中尤为重要。外圈的弧形滚道允许内圈和滚子在外圈内倾斜。这种设计能够有效应对轴的弯曲，从而降低轴承和其他部件的应力。您的设备使用寿命更长，运行更可靠。

了解电机轴承的类型有助于您根据负载条件选择合适的部件。深沟球轴承适用于中等负载和高速运转。滚子轴承具有高径向承载能力，适用于重载应用。特殊设计的轴承可以应对混合负载和不对中情况。这些知识能够指导您的选择，并避免早期故障。

外壳、润滑和专用轴承

开放式、带屏蔽式和密封式轴承

开放式轴承没有防尘罩或密封件，可以实现最高转速，摩擦力低，散热性能好。但必须经常润滑，因为污染物可以毫无阻碍地进入轴承内部。

密封轴承出厂时已预先润滑，终身无需维护。它们几乎不需要维护。严密的密封层可有效防止污染物进入，因此非常适合脏污或户外环境。然而，密封轴承存在转速限制。对于最大轴径为 30 毫米（306 型）的轴承，其最大转速为 3,600 转/分。经济的公称直径 (DN) 极限（孔径 mm × 转速）为 108,000。超过这些限制，不建议使用密封轴承，因为它们的摩擦力更大，散热性能更差。

延长使用寿命的润滑方法

选择合适的密封外壳和润滑方式可以防止过早失效。您需要根据转速、负载和环境来选择合适的组件类型。这些知识可以帮助您为特定需求选择合适的轴承。

电机轴承的选择与维护

关键选择标准：速度、负载和环境

选择合适的轴承需要清晰的方案。首先，要弄清楚负载类型和大小。测量电机轴上的力。确定力是横向的、纵向的还是双向的。计算出重量、力或扭转力。这第一步将指导你后续的所有选择。

根据载荷类型选择合适的轴承组。对于径向载荷，适用的轴承包括深沟球轴承、圆柱滚子轴承和球面滚子轴承。对于轴向载荷，适用角接触轴承。对于复合载荷，适用角接触轴承和球面滚子轴承。

接下来，考虑速度。深沟球轴承适用于中高速运转，并可适配标准电机。角接触球轴承转速极高，因此非常适合高速主轴。圆柱滚子轴承能够承受高速运转下的大径向载荷，也能承受较高的轴向载荷。球面滚子轴承适用于需要考虑不对中问题的场合。

工作环境同样重要。污垢、灰尘和碎屑都会造成磨损和损坏。对于难以检修的脏污区域，终身密封轴承能提供最佳保护。

对于功率为 150 马力或以上的皮带传动电机，通常使用标准滚子轴承。这些轴承仅用于承受径向载荷，不能承受任何轴向载荷，因此其轴向载荷极限为零。

这条规则至关重要，因为皮带传动电机由于皮带张力会产生强大的侧向力。切勿对这些轴承施加轴向载荷。否则会导致轴承过早损坏，造成代价高昂的停机时间。

预防轴承故障的维护技巧

良好的选型和定期的维护保养可以预防大多数轴承故障，延长电机的使用寿命。

首先要确定哪种负载类型最强，以及负载大小。然后根据该力选择合适的电机轴承类型。深沟球轴承适用于中等负载。滚子轴承可承受较大的径向力。特殊设计的轴承则用于处理组合负载或不对中情况。最后，根据转速和环境选择合适的防护罩和润滑方式。

选择合适的轴承并定期维护可以避免大多数故障。这些简单的步骤能大大延长电机的使用寿命。

常问问题

我如何知道我的电机需要哪种类型的轴承？

首先，确定主要载荷。检查力是沿轴向（径向）还是沿侧向作用。然后将该力与正确的轴承组相匹配。深沟球轴承适用于中等载荷。滚子轴承承受较大的径向力。角接触轴承承受组合载荷。

我可以使用同一种轴承来承受径向载荷和轴向载荷吗？

是的。角接触轴承和球面滚子轴承可以同时承受两种载荷类型。但是，额定功率为 150 马力或以上的皮带式电机中使用的标准圆柱滚子轴承仅承受径向载荷。切勿对这些轴承施加轴向载荷。

我应该多久给电机轴承加一次润滑油？

这取决于您的外壳类型。开放式轴承需要经常润滑。密封轴承出厂时已预先润滑，无需维护。请检查您的运行状况并制定定期润滑计划。

我应该在什么情况下咨询轴承制造商以获得定制解决方案？

如果您的应用场景涉及特殊负载、极端温度或空间限制，请联系制造商。制造商可以提供定制解决方案。
