机加工滚针轴承库存商指南
2026年01月27日 |
阅读次数：2机加工滚针轴承是现代机械系统中至关重要的部件，其结构紧凑、承载能力强，具有独特的优势。作为专业的库存商，了解这些轴承的技术规格、尺寸参数和应用范围对于有效服务工业客户至关重要。本文全面概述了机加工滚针轴承，涵盖其设计特点、标准尺寸、材料规格和各种应用场景，并重点介绍了HECB工厂的生产能力和产品供应情况。

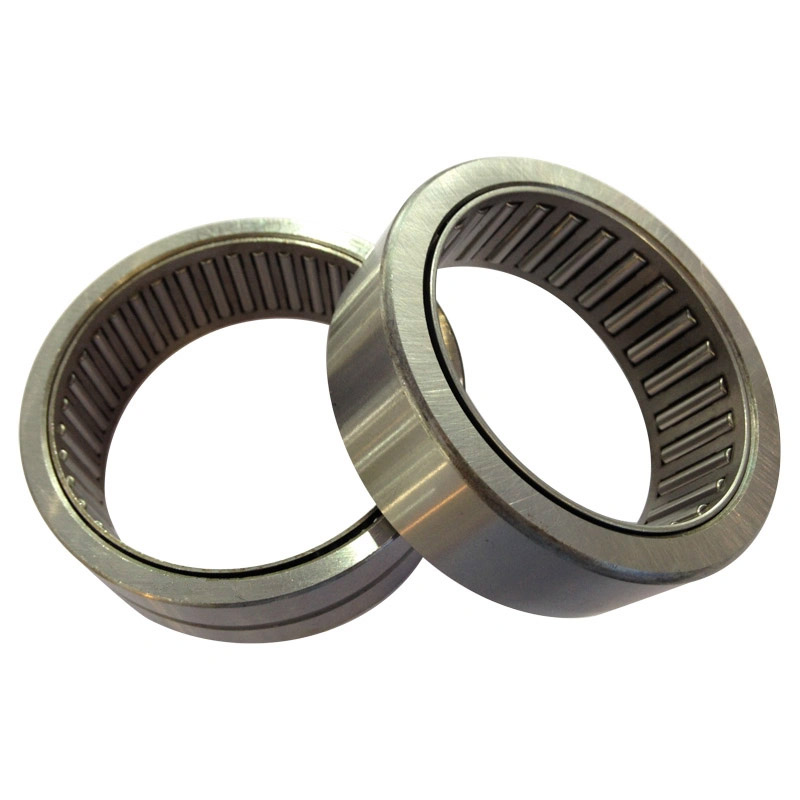

什么是机加工滚针轴承？
机加工滚针轴承是一种精密设计的部件，由硬化研磨的外圈（或滚道）、滚针以及通常的保持架组件组成。与使用冲压外圈的拉拔外圈滚针轴承不同，机加工滚针轴承采用实心、精密研磨的外圈，并通过机械加工工艺制造而成。这种结构可提供更高的尺寸精度、更大的承载能力，并在严苛的应用环境中提供更佳的性能。
“机加工”指的是外环的制造工艺，该工艺采用实心钢棒材经机加工而成，然后进行热处理和精密研磨，以达到严格的公差要求。与冲压工艺相比，这种工艺能够实现更复杂的几何形状、定制修改以及更高的精度。
主要设计特点和优势
结构特征
实心外环采用高碳铬钢（通常为 SAE 52100 或同等钢材）加工而成，具有优异的刚性和尺寸稳定性。
精密地面赛道滚道表面经研磨处理，表面粗糙度Ra达到0.2μm或更优，确保滚子平稳运动并降低摩擦。
笼式组件通常由压制钢或工程聚合物制成，在运行过程中保持适当的辊间距并引导辊子运动。
可选密封件许多设计都采用了接触式或非接触式密封，以防止污染物进入。
性能优势
高径向承载能力滚子与滚道之间的线接触能够有效地分散载荷，从而使紧凑的设计能够承受较大的径向力。
空间优化由于这些轴承的横截面相对于其承载能力而言较小，因此可以实现紧凑的机器设计。
高精度精密加工结构可实现严格的公差（符合ABEC 3至ABEC 7标准），适用于精密应用。
定制能力机加工环可以进行特殊改造，例如增加凸缘、润滑槽或安装孔。
耐温性：选择合适的材料和热处理工艺，可使设备在-30°C至+120°C的温度范围内运行（特殊材料的工作温度范围更广）。
标准尺寸范围和尺寸参数
对于库存商而言，要保持全面的库存信息，就需要了解可用的标准尺寸范围。下表列出了常见的机加工滚针轴承尺寸：
常用孔径范围
孔径（毫米） | 外径范围（毫米） | 宽度范围（毫米） | 典型系列 |
|---|---|---|---|
10-20 | 22-35 | 10-20 | NA49，RNA49 |
20-30 | 35-47 | 15-25 | NA48，RNA48 |
30-40 | 47-62 | 20-30 | NA69，RNA69 |
40-50 | 62-80 | 25-40 | NA49，RNA49 |
50-60 | 80-90 | 30-40 | NA69，RNA69 |
60-70 | 90-110 | 30-50 | NA49，RNA49 |
70-80 | 110-125 | 40-50 | NA48，RNA48 |
80-100 | 125-150 | 40-60 | NA69，RNA69 |
标准系列及其应用
北美系列：满装无保持架滚针轴承，最大承载能力但转速有限。
RNA系列带保持架的滚针轴承，适用于高速应用
NKI系列：带内环，适用于轴不能进行硬化的应用
NKIS系列：带内环的密封变体
NAT系列：带有止推垫圈，用于承受组合载荷
公差等级
正常耐受性ABEC 1/P0 级，适用于一般工业应用
精密级ABEC 3/P6 级，适用于机床和精密设备
高精度：ABEC 5/P5 或 ABEC 7/P4 等级，适用于航空航天和医疗设备
材料规格和热处理
基础材料
外环通常采用 SAE 52100 (100Cr6) 轴承钢，经整体淬火处理，硬度达到 58-62 HRC。
滚针材质与戒指相同，硬度为 60-64 HRC。
笼子：压制钢（SPCC）、黄铜或工程聚合物（PEEK、PA66）
海豹高温应用可选用丁腈橡胶 (NBR)、氟橡胶 (FKM) 或聚四氟乙烯 (PTFE)。
表面处理
磷酸化改善磨合特性和耐腐蚀性
黑氧化物提供轻微的防腐蚀保护和美观的表面处理
锌镍电镀：增强了在恶劣环境下的耐腐蚀性
DLC涂层：类金刚石碳涂层，可减少摩擦和磨损
HECB工厂：制造专长和能力
海克轴承厂（HECB Factory，又称海克轴承）是一家位于中国常州的专业轴承制造商，拥有超过20年的轴承生产经验。该厂已成为精密加工滚针轴承及其他精密轴承的可靠供应商。
制造基础设施
HECB拥有配备CNC加工中心、精密磨床、热处理设备和质量控制实验室的现代化生产设施。工厂已通过ISO 9001质量管理体系认证，并遵循包括ISO、DIN和ABEC规范在内的国际轴承标准。
产品系列
HECB公司虽然专注于机加工滚针轴承，但其产品组合还包括：
滚针轴承：涵盖NA、RNA、NKI和NKIS系列等全系列加工类型
圆柱滚子轴承单排和双排设计
球面滑动轴承适用于振荡和旋转应用
圆锥滚子轴承：用于径向和轴向载荷的组合
深沟球轴承标准尺寸和迷你尺寸
定制功能
HECB 的一项关键优势在于其提供定制化工程解决方案的能力。工厂可提供：
特殊维度非标准孔径、外径和宽度
修改后的设计法兰、润滑槽、安装孔和特殊密封件
材料差异耐腐蚀钢、高温材料和特殊表面处理
小批量生产：针对特定应用的样机和小批量生产
质量保证
HECB实施严格的质量控制流程，包括：
尺寸检测坐标测量机（CMM）和光学比较仪
硬度测试洛氏硬度和显微硬度测试
表面光洁度分析用于滚道和辊面测量的轮廓仪
噪声测试适用于需要安静运行的精密应用
可追溯性：完整的物料和工艺可追溯性文档
应用范围和行业用途
汽车行业
机加工滚针轴承在汽车领域有着广泛的应用：
变速器齿轮轴、行星齿轮组和同步器组件
发动机部件摇臂、凸轮从动件和平衡轴
转向系统齿轮齿条机构
差速器总成小齿轮轴和侧齿轮
典型要求包括高负载能力、结构紧凑以及在不同温度和转速下的可靠性。汽车应用通常需要特殊的密封件和润滑系统。
工业机械
变速箱工业减速器、速度减速器和动力传输装置
机床主轴、丝杠和旋转工作台
工程机械挖掘机回转机构、液压马达轴承
农业机械联合收割机、拖拉机变速器
工业应用优先考虑耐用性、抗污染性和易于维护性。许多工业轴承都采用强化密封件和特殊润滑剂。
航空航天与国防
执行器系统飞行控制面、起落架机构
发动机附件燃油泵、液压泵
直升机旋翼系统：斜盘和控制连杆
航空航天应用需要最高的精度（ABEC 7/P4）、特殊材料（M50 钢或陶瓷）和广泛的质量文件。
医疗设备
手术器械高速手机、机器人手术臂
诊断设备CT扫描仪机架、MRI组件
牙科设备手机轴承
医疗应用需要超洁净的生产工艺、生物相容性材料和静音运行。
经销商的选择考虑因素
库存管理
标准尺寸：备有常用孔径（15mm、20mm、25mm、30mm 等）的库存
系列报道包括全互补（NA）和笼状（RNA）变体
密封选项：库存密封轴承，适用于需要防污染保护的应用
特殊材料考虑为特定行业储备耐腐蚀型号的产品
技术支持要求
作为经销商，提供技术指导至关重要：
负荷计算了解基本负载额定值（C 和 C0 值）
速度限制了解不同系列的最大运行速度
润滑要求推荐合适的润滑脂或润滑油
安装指南正确的安装步骤可防止损坏
市场趋势和新兴应用
电动汽车对传动轴承和电机轴承的需求增加
可再生能源风力涡轮机齿轮箱和太阳能跟踪系统
机器人技术工业和服务机器人用关节轴承
小型化：适用于紧凑型设备的小型轴承
质量保证和标准
像HECB这样信誉良好的制造商都遵守国际标准：
ISO 9001质量管理体系
ISO/TS 16949汽车质量标准
ABEC标准尺寸和运行精度
DIN标准德国工业标准对尺寸和公差的规定
经销商应核实制造商认证并保存可追溯性文件。
结论
精密加工的滚针轴承属于高端产品，需要专业的知识才能进行有效的库存和分销。通过了解尺寸参数、材料规格和各种应用范围，库存商可以更好地服务于其工业客户。这些轴承结构紧凑、承载能力高、精度高，在汽车、工业、航空航天和医疗等领域都不可或缺。随着技术的进步，对特殊型号和定制解决方案的需求不断增长，这为具备专业知识的库存商提供了通过技术专长和全面的库存管理来创造价值的机会。
像 HECB 工厂这样的制造商，拥有 20 多年的经验、现代化的制造能力和对质量的承诺，为希望在精密轴承市场扩大产品供应的库存商提供可靠的供应选择。
