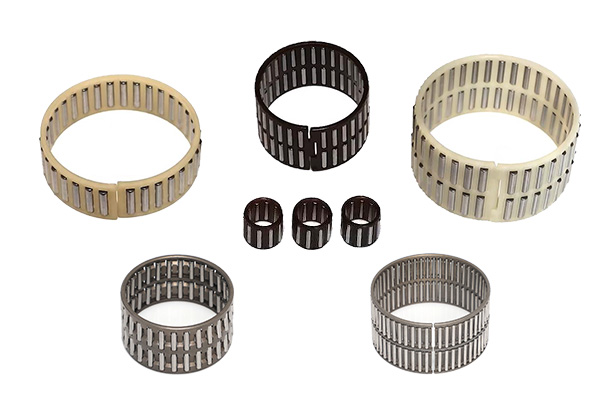

滚针轴承滚针轴承是专为在紧凑空间内承受径向载荷而设计的精密部件，具有高刚性、低摩擦和卓越的耐用性。其独特的设计——采用长度是直径数倍的圆柱滚子（滚针）——使其成为空间受限但承载能力至关重要的应用的理想选择。本指南将探讨不同类型的滚针轴承、其特性以及在各行业的应用。

1. 滚针轴承的类型

1.1 标准滚针轴承

设计：这些轴承由圆柱形外圈、内圈（或轴）以及固定滚针的保持架组成。滚针通常经过精密研磨。

特征：

• 由于采用了加长滚轮，因此承载能力强。

• 紧凑的设计减少了轴向空间。

• 适用于径向和轴向载荷（取决于设计）。

应用领域：

• 汽车零部件，例如变速器和发动机。

• 工业机械，例如泵和压缩机。

1.2 凸轮从动滚针轴承（履带滚轮）

设计：这些轴承集成在壳体中，采用凸轮从动件设计，滚针围绕中心轴排列。它们通常包含一个止推垫圈以承受轴向载荷。

特征：

• 具备自动对准能力，可处理错位。

• 由于采用了加强型保持架，因此具有很高的耐磨性。

• 摩擦力小，运动顺畅。

应用领域：

• 农业机械（例如，犁臂）。

• 建筑设备（例如，挖掘机臂）。

• 用于直线运动系统的纺织机械。

1.3 轴向滚针轴承（推力轴承）

设计：这些轴承针对轴向载荷进行了优化，滚针平行于轴排列。它们可能包含止推垫圈或止推槽。

特征：

• 优异的轴向承载能力。

• 小巧轻便。

• 通常成对用于双向负载。

应用领域：

• 汽车变速器（例如，同步器）。

• 风力涡轮机中的螺旋齿轮箱。

• 用于线性执行器的机器人技术。

1.4 圆锥滚子滚针轴承

设计：采用滚针和锥形滚道相结合的方式，以承受径向和轴向的组合载荷。锥角决定了承载能力。

特征：

• 尺寸稳定性高。

• 针对角度偏差进行自动对准。

• 适用于高速应用。

应用领域：

• 船舶推进系统。

• 航空航天起落架。

• 重型工业齿轮箱。

1.5 满装滚针轴承

设计：针头无笼，依靠滚轮间的精确间隙固定。常见于拉拔杯式设计中。

特征：

• 由于没有笼子阻碍，因此具有最大承载能力。

• 成本低，但摩擦较大。

• 需要仔细润滑。

应用领域：

• 农业收割机。

• 物料搬运设备（例如传送带）。

• 电机轴。

1.6 枕式滚针轴承

设计：集成于铸造壳体（轴承座）内，便于安装。是轴装式应用的理想选择。

特征：

• 模块化设计简化了维护。

• 抗污染（有密封版本）。

• 可调节角度。

应用领域：

• 输送系统。

• 恶劣环境下的水泵和风扇。

汽车升降系统。

2. 滚针轴承的主要应用

2.1 汽车行业

在对结构紧凑性和高性能要求较高的汽车系统中，滚针轴承至关重要：

• 变速器：用于同步器和齿轮系中，以承受扭矩并减少摩擦。

• 转向系统：齿轮齿条式转向系统中的凸轮从动件可确保精确对准。

• 气门机构：最大限度地减少顶置凸轮轴发动机中的摩擦。

• 电动汽车 (EV)：电机轴中的高效轴承可减少能量损失。

2.2 工业机械

• 齿轮箱：轴向轴承和径向轴承承受螺旋齿轮和正齿轮中的组合载荷。

• 输送系统：轴承座支撑在采矿和制造业中实现连续运动。

• 泵和压缩机：推力轴承用于控制往复式和离心式装置中的轴向力。

2.3 家用电器

• 洗衣机：搅拌器中的推力轴承可减少振动。

• 电动工具：钻头和锯子的紧凑设计确保操作顺畅。

• HVAC 系统：风扇和鼓风机中的针辊可提高能源效率。

2.4 航空航天与国防

• 直升机旋翼：高精度轴承可承受动态载荷。

• 导弹制导系统：自调心轴承在冲击下保持精度。

**2.5 农业设备

• 联合收割机：满载轴承可承受高粉尘和碎屑环境。

• 拖拉机：履带机构中的履带滚轮可减少在崎岖地形上的磨损。

3. 滚针轴承选型指南

选择滚针轴承时，应考虑以下因素：

1. 载荷要求：径向载荷与轴向载荷占主导地位。

2. 速度等级：高速应用需要精密研磨的针阀和润滑。

3. 空间限制：使用满杯或抽杯设计以最大限度地利用空间。

4. 环境条件：密封或屏蔽型可防止污染。

5. 安装方式：枕形块​​简化了现场应用中的安装。

4. 维护和故障排除

• 润滑：定期涂抹润滑脂可防止金属与金属直接接触。高温环境下请使用锂基润滑脂。

• 检查：检查磨损指标，如保持架变形或辊子划痕。

• 常见故障：

• 过热：由润滑不足或过载引起。

• 噪音/振动：表示针头错位或损坏。

滚针轴承在现代工程中不可或缺，它兼具结构紧凑、强度高和用途广泛等优点。通过了解其类型和应用，工程师可以优化汽车、工业和特殊领域中的性能。正确的选型、安装和维护能够进一步延长使用寿命，确保在严苛环境下的可靠性。
