在错综复杂的机械工程领域，旋转运动和力传递至关重要，轴承是推动技术进步的关键部件。在种类繁多的轴承中，有一种轴承在要求极高的领域表现卓越：在极其狭小的空间内承受巨大的轴向载荷。这种部件就是……滚针推力轴承堪称工程效率和功率密度的典范。本文深入探讨了这些卓越轴承的结构、工作原理、独特优势、应用场景以及使用时的关键注意事项。

解剖与设计：精准性研究

要了解滚针推力轴承的独特之处，首先必须了解其结构。与主要承受垂直于轴的力的径向球轴承不同，推力轴承专门设计用于承受轴向载荷——即平行于轴的力，通常称为推力载荷。

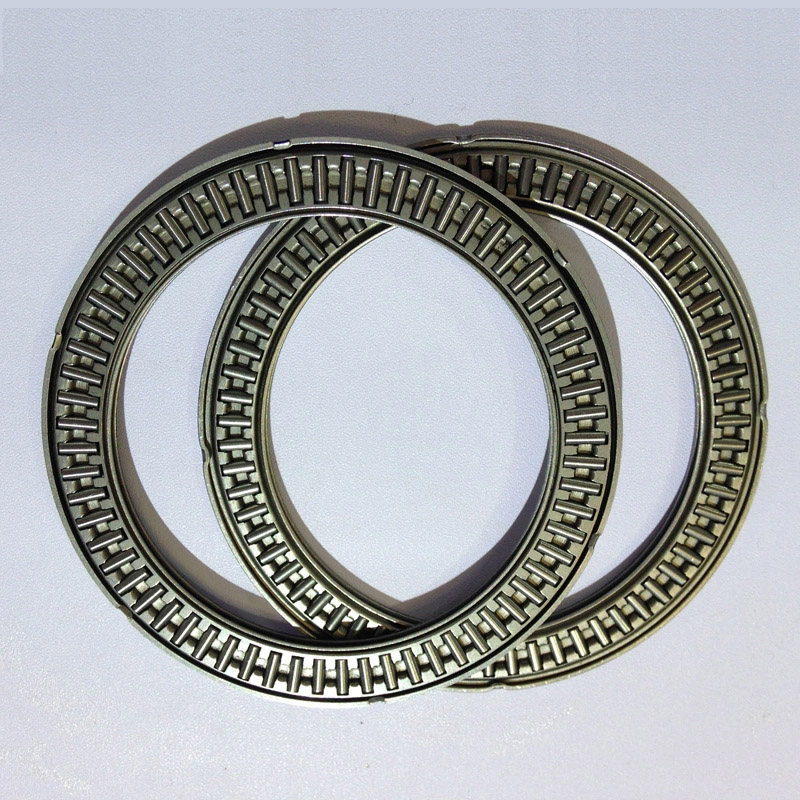

标准滚针推力轴承是一个可分离的组件，通常由三个主要部件组成：

1. 垫圈状环（滚道）：该轴承采用两个精密研磨的垫圈作为滚道。一个是轴套垫圈（或内圈），其内孔与轴配合。另一个是壳体垫圈（或外圈），紧贴壳体。这些垫圈与滚子接触的表面经过硬化处理，并研磨至极高的表面光洁度，以最大限度地减少摩擦和磨损。

2. 滚针：轴承的关键部件是滚动体：滚针。这些滚针是圆柱形滚子，其长度远大于直径，长径比通常在 3:1 到 10:1 之间。这种细长的形状是轴承主要优势的来源。

3. 笼子（固定器）：保持架（或称保持器）用于均匀地分隔和引导滚针。这可以防止滚针发生倾斜或相互摩擦，从而确保平稳旋转和最佳的载荷分布。根据应用对速度、温度和润滑的要求，保持架可采用冲压钢、机加工黄铜或聚合物复合材料制成。

整个组件结构非常紧凑。通过利用滚子提供的线接触的高承载能力，该轴承实现了非常低的横截面高度，通常只有几毫米。

线接触原理：卓越强度的来源

在推力应用中，滚针轴承相对于滚珠轴承的根本优势在于接触几何形状。滚珠轴承与其滚道之间是点接触。在负载作用下，该点会扩展成一个很小的椭圆形接触区域，从而产生极高的赫兹接触应力。

相比之下，滚针机则制造线路接触与滚道配合。这种接触几何形状将施加的轴向载荷分散到更大的区域。其结果是，在给定载荷下，接触压力显著降低。因此，滚针推力轴承能够承受极高的轴向载荷——在某些情况下，其承载能力可与更大的球面或圆柱面滚子推力轴承相媲美。

这些轴承最重要的特性是在极小的轴向空间内实现高承载能力。它们是轴向空间极其有限但推力载荷巨大的应用的理想解决方案。

优势与固有局限性

滚针推力轴承的独特设计赋予其几个显著的优势：

• 在最小的空间内实现卓越的轴向承载能力：这就是它们存在的理由。它们在所有推力轴承类型中，单位横截面高度的承载能力最高。

• 高刚度：线接触和刚性结构使得轴向弹性（负载下的挠度）非常低，从而提供了较高的系统刚度，这对于精密机械至关重要。

• 适用于振荡运动：该设计非常适合涉及小角度摆动的应用，因为滚轮得到了有效的导向，可以适应这种运动。

• 可分离且可互换：由于各部件可分离，因此安装和拆卸更加简便。垫圈和滚柱保持架组件通常可以单独购买，从而提高了设计和维护的灵活性。

然而，与所有工程部件一样，它们也有必须遵守的局限性：

• 不适用于高速环境：由于相对较重的滚针轴承承受着较大的离心力，并且滚针端部与导向法兰之间存在滑动摩擦，因此与滚珠推力轴承相比，这些轴承通常不适用于非常高的转速。

• 错位敏感度：它们对轴和壳体之间的不对中容忍度极低。任何角度不对中都会导致滚子承受边缘载荷，从而导致过早失效。应用必须确保滚道平行。

• 硬化和研磨线槽的要求：为了使轴承正常工作，滚子运行的表面必须经过硬化和精细研磨。如果相邻部件（轴或轴承座）并非设计成滚道，则必须使用垫圈来提供滚道表面。

应用领域：滚针推力轴承的优势所在

这些轴承兼具高承载能力和紧凑设计，使其在众多行业中不可或缺。常见应用包括：

• 汽车变速器：它们广泛用于手动和自动变速器中，用于轴向定位齿轮并承受螺旋齿轮产生的推力载荷。

• 汽车转向系统：在循环球式动力转向器中，它们吸收蜗轮蜗杆的推力。

• 泵和压缩机：空间有限，且叶轮或活塞会产生较大轴向力的情况。

• 机床：用于车床和铣床的进给机构，以在负载下提供精确的轴向定位。

• 农业和建筑机械：在拖拉机、挖掘机和其他重型设备的变速箱和最终驱动装置中，坚固性至关重要。

• 航空航天执行器：在襟翼和起落架作动器等应用中，可靠性和节省空间至关重要。

设计和维护的关键考虑因素

成功实施滚针推力轴承需要仔细注意以下几个细节：

1. 润滑：适当的润滑至关重要。它能减少摩擦、防止磨损、散热并防止腐蚀。虽然润滑脂因其简便性而常用，但在高速或高温应用中，通常需要使用油润滑（尤其是油雾或油喷射）。润滑剂必须清洁；污染物会在滚道上造成凹痕，导致噪音和过早失效。

2. 对准和安装：如前所述，不对中是导致故障的主要原因。壳体和轴必须经过严格的加工，以确保滚道完全平行。安装时必须小心谨慎，避免损坏滚子或保持架。

3. 赛道硬度：如果轴承设计用于在轴或轴承座的一体式表面上运行（没有自己的垫圈的“滚针和保持架组件”），则这些表面必须硬化至至少 58-62 HRC，并进行精细研磨。

4. 负载计算：准确计算等效动态载荷和静态载荷对于选择正确的轴承以及使用标准轴承寿命计算方法（例如 L10 寿命公式）预测其使用寿命至关重要。

这滚针推力轴承它充分体现了定向工程的原则。虽然它并非万能解决方案，但在特定领域——在严苛的空间限制下承受高轴向载荷——却无与伦比。其精巧的设计，利用纤细滚针的线接触优势，实现了强度与紧凑性的完美结合。对于从家用轿车到大型工业机械等各类设备的工程师而言，理解并正确应用这一强大的部件是打造紧凑、坚固、高效机械系统的关键。在庞大的运动部件交响乐中，滚针推力轴承或许只是一个小小的乐器，但它奏响的却是强劲而不可或缺的音符。
