什么是滚子轴承？类型和应用
2026年03月24日 |
阅读次数：2滚子轴承，也称滚动轴承，是机械工程中一类基础元件，其设计目的是在承受负载和最大限度减少摩擦的同时，实现旋转或直线运动。虽然它们与滚珠轴承有着相同的核心功能，但其设计理念和运行特性使其在严苛的工业环境中具有显著优势。
核心原则和设计理念
滚子轴承的核心原理是用滚动摩擦代替滑动摩擦。它与球轴承的主要区别在于滚动体的几何形状。滚子轴承采用圆柱滚子、圆锥滚子、球面滚子或针状滚子，而不是球形滚子。这种形状的改变显著增大了滚动体与滚道（滚子在其上滚动的轨道）之间的接触面积。更大的接触面积使得载荷能够分散到更大的表面上，从而使滚子轴承能够承受比同等尺寸的球轴承大得多的径向载荷（垂直于轴的载荷）。
然而，这种设计上的权衡往往与速度有关。增大的接触面积和不同的运动特性会在极高的转速下产生更多的热量和摩擦，因此许多滚子轴承更适合低速到中速、高负载的应用。此外，先进的设计还具备自调心功能，使轴承能够容忍因安装误差或负载下轴的挠曲而导致的轴与轴承座之间的轻微不对中。这一特性对于减少维护需求、防止过早失效以及简化复杂机械的安装至关重要。
滚子轴承类型及其具体作用的详细分类
该文件重点介绍了几种主要类型，但我们可以进一步阐述它们的特点和细微的应用：

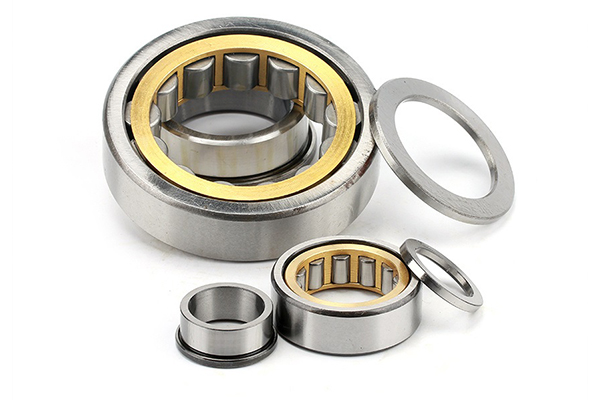

圆柱滚子轴承：这些轴承的滚子长度远大于其直径，主要针对高径向承载能力进行了优化。其设计使其能够在滚子轴承系列中实现高速运转。该系列轴承有单列、双列和多列等多种类型，其中多列轴承具有卓越的径向承载能力。部分型号在内圈或外圈上设有凸缘，用于在单向或双向提供有限的轴向（推力）载荷导向。该系列轴承广泛应用于电机、齿轮箱、泵以及钢铁厂的轧机机架等领域。

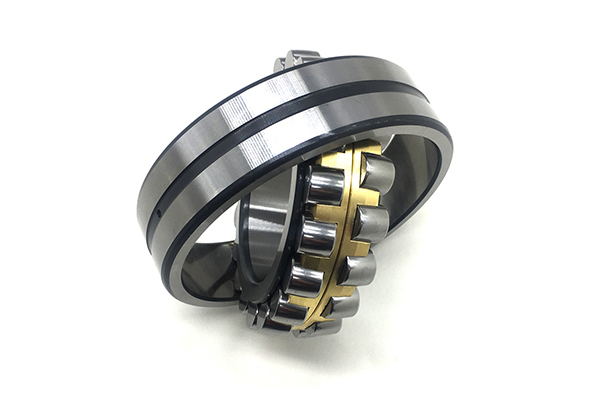

球面滚子轴承：这是一种用途广泛且坚固耐用的滚子轴承。其主要特点是球形外圈滚道和桶形滚子。这种几何结构使其具有固有的自调心能力，能够补偿较大的不对中（通常可达几度）。它们可以承受极大的径向载荷和适中的双向轴向载荷，以及冲击载荷。通常采用圆柱形或锥形孔以确保牢固安装，它们是重工业中的主力军，广泛应用于输送系统、采矿设备、造纸机械和振动筛等领域。

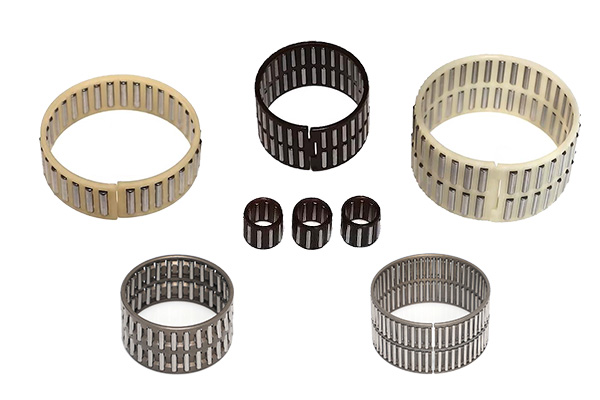

滚针轴承：这些轴承的特点是滚子直径小、长度长，专为径向空间受限的应用而设计。它们具有很高的承载能力（相对于其横截面高度而言）。其设计包括冲压外圈滚针轴承（采用薄外壳）以及滚针保持架组件（可与硬化轴配合使用，作为内滚道）。它们的经典应用包括汽车零部件，例如摇臂枢轴、变速器、行星齿轮组和压缩机。
圆锥滚子轴承：这些轴承采用圆锥滚子和滚道，圆锥的顶点设计成汇聚于轴承轴线上的一个公共点。这种几何结构使其能够承受组合载荷——较大的径向载荷和较大的单向轴向载荷。它们通常成对使用（面对面或背靠背），以承受来自两个方向的轴向载荷。这使得它们几乎成为汽车轮毂轴承的通用部件，用于承受车辆的重量（径向载荷）和转弯力（轴向载荷）。它们也是变速箱、差速器和轧机的标准配置。
超越基础知识：专业设计和考量

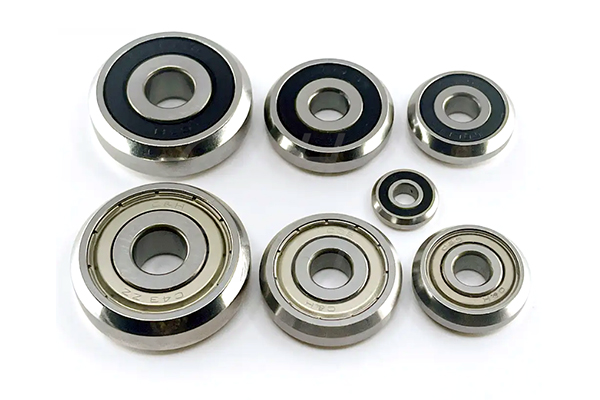

滚子轴承的种类远不止这四大类。导轨滚子（或凸轮从动件）是带有厚外圈的滚子，常用于凸轮导轨或作为导向滚子。圆柱推力滚子轴承专为承受极高的轴向载荷而设计。轴承结构还包含保持架或挡圈等关键部件，它们分隔并引导滚子，影响轴承的转速和润滑性能。密封件和防尘盖对于防止污染物进入和保持润滑至关重要，直接影响轴承的使用寿命。
材料科学与精密工程课程
滚子轴承通常采用通体淬硬或表面淬硬钢材制造，例如 SAE 52100 铬钢，以达到所需的硬度和耐磨性。对于腐蚀性或极端温度环境，则采用不锈钢（例如 AISI 440C）或特种材料。此外，轴承的生产精度等级各不相同（例如美国的 ABEC 标准或 ISO 标准），这些等级决定了轴承的公差、运转精度和振动水平。“超精密”滚子轴承，正如文档中所述，对于机床主轴、高速机器人和航空航天应用至关重要，因为这些应用对极高的旋转精度和系统刚性要求极高。
应用范围：从重工业到精密技术
如相关资源所示，滚子轴承在工业领域应用广泛：
重型机械与运输：建筑设备、矿用挖掘机、铁路车轴和风力涡轮机齿轮箱都依靠球面滚子轴承和圆锥滚子轴承来保证其耐用性和承载能力。
航空航天与国防：滚针轴承和高精度圆柱滚子轴承用于飞机发动机附件、飞行控制系统和转子组件。
发电：从涡轮机到发电机，大型球面滚子轴承承受着发电厂的巨大负载。
机器人与自动化：结构紧凑、高精度的滚子轴承为机器人手臂和线性运动系统提供了所需的刚性和精度。
物料搬运与加工：钢铁、造纸、包装和食品加工行业在输送辊、印刷机和加工辊中使用了数千个滚子轴承。
选择与合作
选择合适的滚子轴承是一项系统工程决策。它涉及分析载荷的大小和方向、转速、不对中风险、润滑方式、工作温度以及所需寿命。正如艾默生轴承等轴承供应商所强调的，与经验丰富的经销商合作至关重要。他们不仅提供来自领先品牌（例如 SKF、NTN、TIMKEN、INA）的丰富产品组合，还具备专业的技术知识，能够指导故障分析、选型指南和定制方案，从而确保每个独特应用都能获得最佳的性能、可靠性和成本效益。
