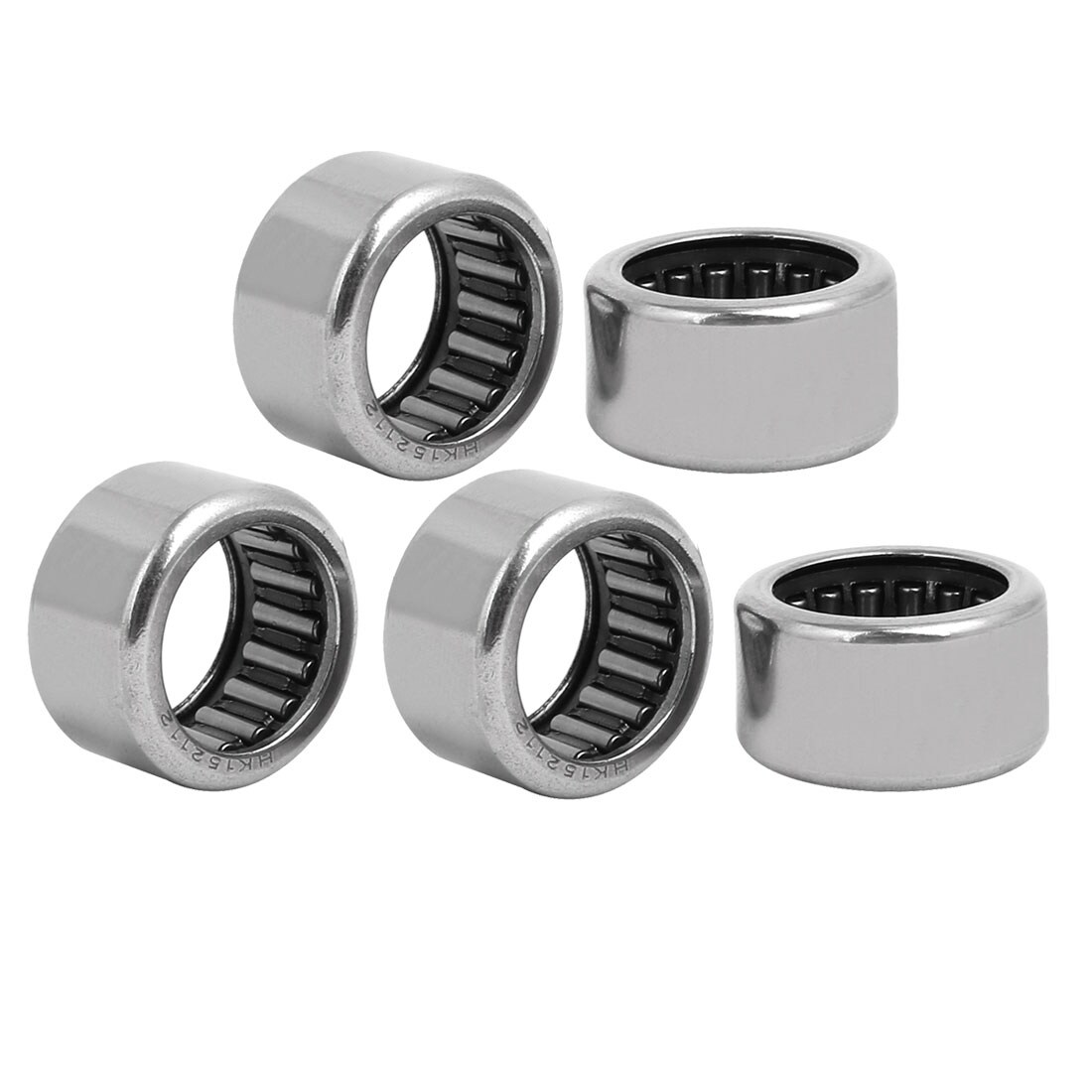

冲压外圈滚针轴承冲压外圈滚针轴承是一种专为空间有限、承载能力要求高的应用而设计的特殊滚子轴承。这类轴承由薄壁外圈（冲压外圈）和满装滚针组成，使其成为径向空间受限应用的理想选择。本文将探讨冲压外圈滚针轴承的类型、型号、应用及优势。

冲压外圈滚针轴承的类型

冲压外圈滚针轴承有多种配置，可满足不同的应用需求：

1. 开式冲压外圈滚针轴承（无密封件或防尘罩）

• 这些轴承采用开放式设计，便于润滑，但需要外部保护以防止污染物进入。

• 常用于可频繁重新润滑的洁净环境。

2.密封式冲压外圈滚针轴承

• 配备橡胶或金属密封件，以防止污染并保持润滑。

• 适用于易受灰尘、污垢或潮湿环境的应用场合。

3. 带保持架冲压外圈滚针轴承

• 采用笼式结构分隔滚针，减少摩擦，从而实现更高的转速。

• 适用于需要中等速度和精确运动控制的应用。

4. 满装冲压外圈滚针轴承

• 包含最大数量的滚针，以实现最大承载能力。

• 最适合重型、低速应用。

常用型号和尺寸

冲压外圈滚针轴承已按 ISO 和 JIS 标准进行标准化。一些常见系列包括：

• HK系列（公制尺寸）

  • 例如：HK 1010（内径 10 毫米，外径 14 毫米，宽度 10 毫米）

  • 用于汽车变速器、工业齿轮箱和小机械。

• BK系列（公制尺寸，闭口）

  • 例如：BK 1010（内径 10 毫米，外径 14 毫米，宽度 10 毫米，一侧封闭）

  • 适用于需要轴向保持的应用。

• F系列（英寸尺寸）

  • 例如：F-1616（1英寸内径，1.5英寸外径，1英寸宽度）

  • 常见于农业和建筑设备。

• HF系列（重型英制系列）

  • 例如：HF 1216（3/4英寸内径，1英寸外径，1英寸宽度）

  • 专为高负荷工业应用而设计。

冲压外圈滚针轴承的应用

由于其结构紧凑、承载能力高，这些轴承广泛应用于：

1. 汽车行业

• 传动系统

• 转向柱

• 离合器分离轴承

• 发动机部件（例如，摇臂）

2. 工业机械

• 变速箱

• 泵和压缩机

• 印刷机

• 纺织机械

3. 航空航天与国防

• 执行器

• 起落架机构

• 直升机旋翼系统

4. 消费电子产品及家电

• 电动工具

• 洗衣机

• 办公自动化设备

5. 医疗设备

• 手术机器人

• 成像设备

• 牙科手机

冲压外圈滚针轴承的优点

1. 紧凑设计，承载能力强

• 薄壁拉拔杯可容纳大量滚针，从而最大限度地提高径向承载能力。

2. 节省空间的解决方案

• 非常适合径向空间限制严格的应用。

3. 成本效益高的生产方式

• 拉伸杯设计可减少材料用量和加工成本。

4. 低摩擦和高效率

• 滚针可最大限度地减少滚动阻力，提高能源效率。

5. 多种安装方式

• 无需额外加工即可压入壳体。

6. 适当润滑可延长使用寿命

• 密封型产品可提供更长的维护周期。

冲压外圈滚针轴承是需要紧凑型、高负载解决方案的行业中不可或缺的组件。它们拥有多种类型（开放式、密封式、笼式、全封闭式）和标准化型号（HK、BK、F、HF 系列），可满足汽车、工业、航空航天和医疗等领域的各种应用需求。其高负载能力、空间利用率和成本效益等优势，使其成为精密机械设计工程师的首选。
