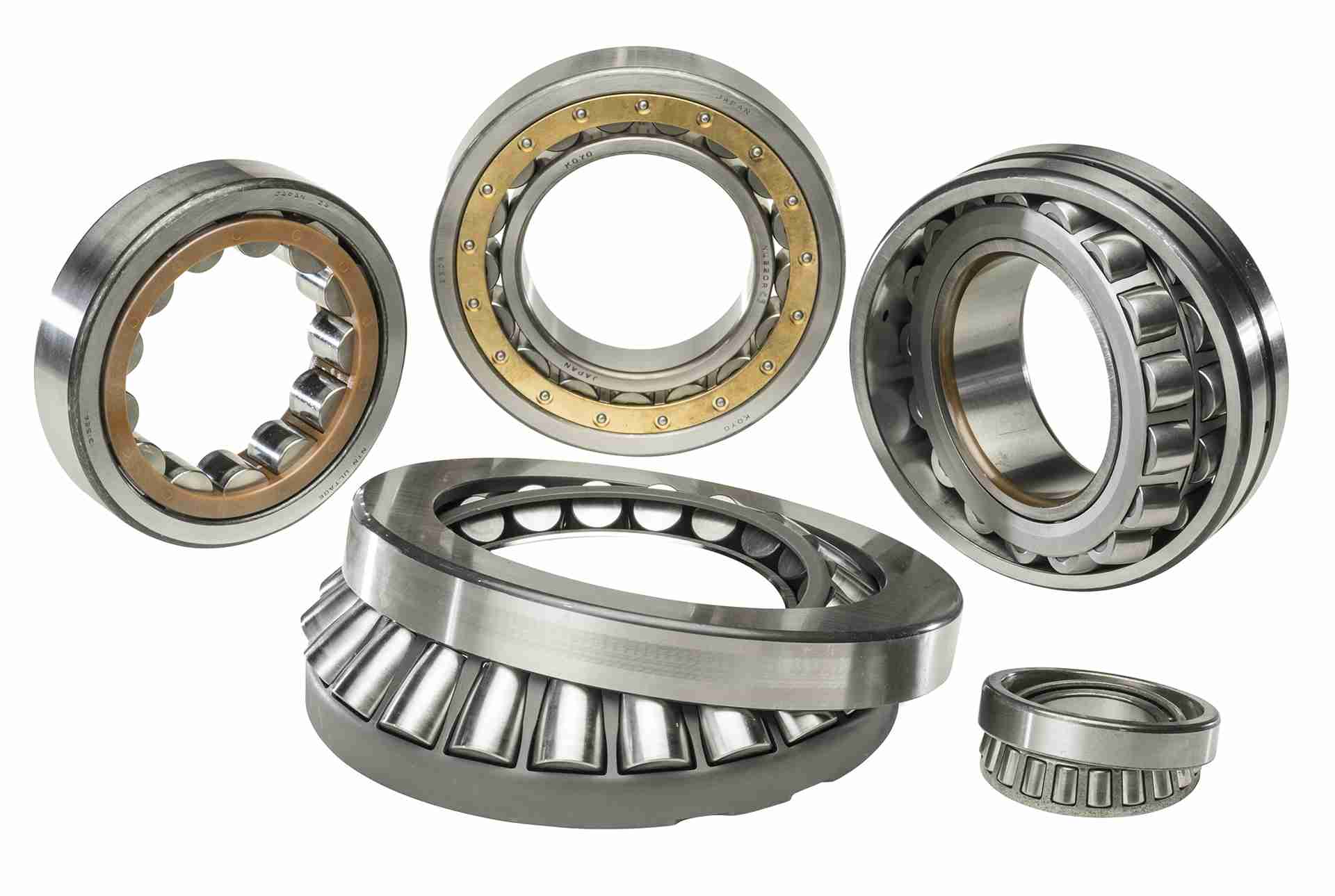

滚子轴承滚子轴承是精密机械部件，其设计目的是通过滚动摩擦取代滑动摩擦，从而降低运动部件之间的摩擦。这些轴承采用圆柱滚子、圆锥滚子或球面滚子来支撑和引导旋转或摆动的轴，同时承受各种类型的载荷。滚子轴承的基本原理是使用滚动接触代替滑动接触，与滑动轴承相比，这可以显著降低摩擦、提高效率并延长使用寿命。

滚子轴承的基本结构通常包括四个主要部件：

1. 内圈/轴承座：套在轴上并随轴一起旋转。

2. 外圈/轴承座：装入壳体内并保持静止状态

3. 滚动体：用于促进运动的圆柱形、锥形或球形滚子

4. 保持架/挡圈：保持滚动体之间的适当间距

与其他类型的轴承相比，滚子轴承具有以下几个优点：

• 更高的承载能力（径向和轴向）

• 高速运行时性能更佳

• 减少摩擦和能耗

• 妥善维护可延长使用寿命

• 能够在恶劣环境下工作

滚子轴承的类型

1. 圆柱滚子轴承

圆柱滚子轴承采用圆柱形滚动体，具有较高的径向承载能力和适中的轴向承载能力。这类轴承的特点是：

• 滚子与滚道之间采用线接触，从而实现高径向承载能力

• 中等速度能力

• 多种设计方案，包括单排、双排和多排配置

• 可分离式设计方案（其中环可以独立安装）

应用领域：机床、齿轮箱、电动机、泵以及其他以高径向载荷为主的工业机械。

2. 圆锥滚子轴承

圆锥滚子轴承设计用于承受单向的径向和轴向组合载荷。主要特点包括：

• 锥形滚子和滚道形成锥角

• 能够承受较大的组合载荷

• 通常成对使用，以适应双向推力

• 安装过程中可调节间隙

应用领域：汽车轮毂、卡车差速器、输送系统以及其他需要组合负载支撑的应用。

3. 球面滚子轴承

球面滚子轴承是一种自调心轴承，能够承受较大的径向载荷和适中的双向轴向载荷。其特点包括：

• 与球形外环滚道对齐的桶形滚子

• 允许偏差（最大 3°）

• 高抗冲击载荷能力

• 提供密封式和开放式两种设计

应用领域：重型机械、采矿设备、造纸厂以及可能发生轴挠曲或不对中的应用。

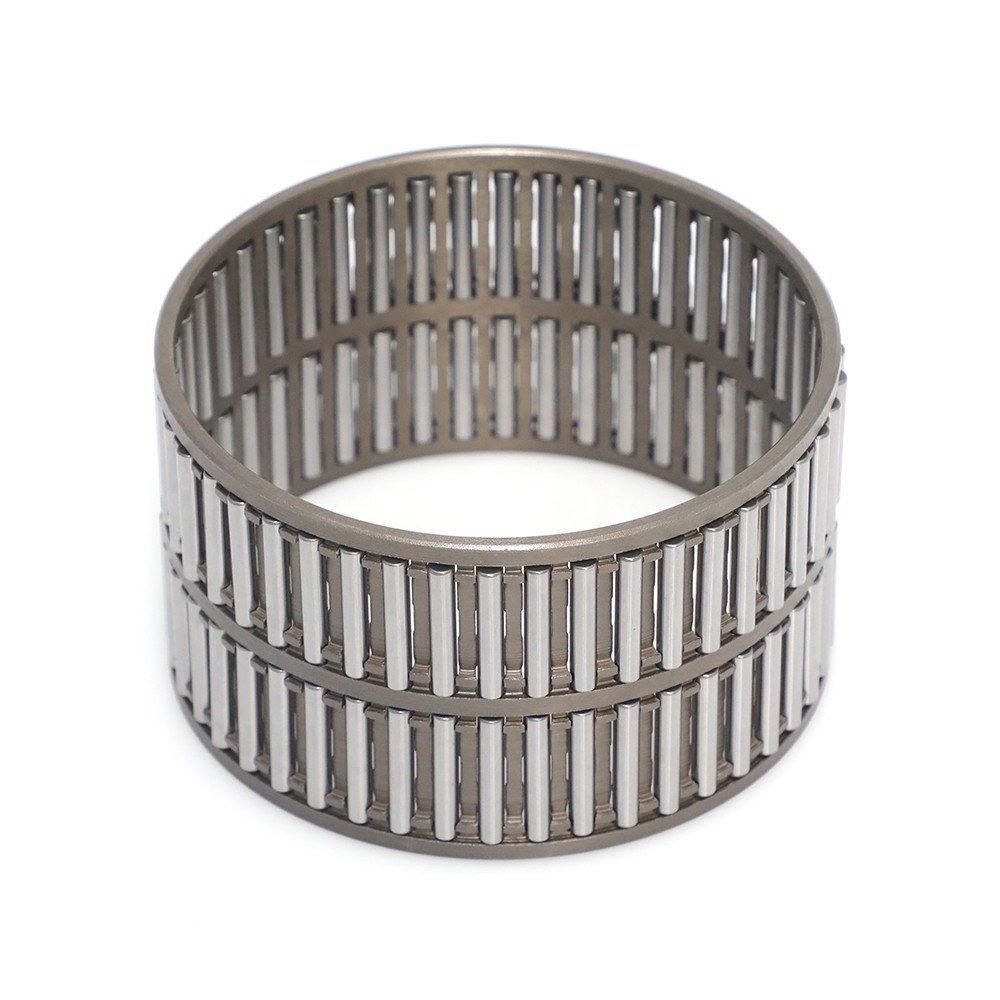

4. 滚针轴承

滚针轴承是圆柱滚子轴承的一种紧凑型变体，其滚动体细长。它们具有以下优点：

• 小截面高承载能力

• 节省空间的设计

• 各种结构类型，包括拉拔杯和实心杯型

• 通常不使用内圈（直接在硬化轴上运行）

应用领域：汽车变速器、摇臂枢轴、行星齿轮组及其他空间受限的应用。

5. 推力滚子轴承

推力滚子轴承专为承受轴向载荷而设计。种类包括：

• 圆柱推力滚子轴承：适用于高轴向载荷

• 圆锥推力滚子轴承：用于承受轴向和径向组合载荷

• 球面推力滚子轴承：自调心能力

应用领域：齿轮箱、起重机吊钩、立式泵以及其他以轴向载荷为主的应用。

滚子轴承的应用

滚子轴承因其用途广泛和性能优异，在各个行业中得到广泛应用：

1. 汽车行业

• 轮毂（圆锥滚子轴承）

• 传动装置（滚针轴承）

• 差速器（圆锥滚子轴承）

• 发动机部件（各种滚子轴承）

2. 工业机械

• 重型设备（球面滚子轴承）

• 输送系统（圆锥滚子轴承和球面滚子轴承）

• 机床（精密圆柱滚子轴承）

• 泵和压缩机

3. 航空航天应用

• 飞机发动机（高温滚子轴承）

• 起落架系统

• 飞行控制机制

4. 能源部门

• 风力涡轮机（大型球面滚子轴承）

• 涡轮机械

• 发电设备

5. 铁路和运输

• 机车牵引电机

• 铁路轴箱

• 悬架系统

选择考虑因素

选择合适的滚子轴承需要考虑以下几个因素：

1. 载荷特性：径向载荷、轴向载荷或组合载荷；大小和方向

2. 速度要求：最大运行速度

3. 精度要求：所需的运行精度

4. 环境条件：温度、污染、润滑

5. 空间限制：可用安装空间

6. 对准要求：运行过程中可能出现未对准的情况

7. 维护注意事项：重新润滑的便利性

维护和润滑

适当的维护对于确保滚子轴承的最佳性能和使用寿命至关重要：

• 润滑：大多数滚子轴承需要润滑脂或润滑油来减少摩擦并防止磨损。像 MolyKul Coat（基于二硫化钼）这样的特殊涂层可以在严苛的应用环境中提供持久的润滑效果。

• 安装：正确的安装对于防止过早失效至关重要。

• 密封：适当的密封件或防护罩可防止污染。

• 监测：振动分析和温度监测可以检测出磨损的早期迹象。

最新进展

滚子轴承技术的最新进展包括：

• 先进材料：在高速应用中使用陶瓷滚子和混合轴承（钢制滚道搭配陶瓷滚子）。

• 特殊涂层：类金刚石碳 (DLC) 涂层和其他表面处理，以提高性能

• 智能轴承：集成传感器，用于状态监测

• 高性能设计：改进的几何形状，带来更高的承载能力和更长的使用寿命

一项值得注意的创新是开发出在滚动体上涂覆多晶金刚石 (PCD) 层的滚子轴承，将硬质合金的韧性与极高的硬度相结合，以满足重型机械和航空航天领域苛刻的应用需求。

滚子轴承滚子轴承是现代机械的关键部件，可在无数应用中提供高效的运动控制。它们能够承受各种负载类型、高速运转并适应严苛的工况，因此在从汽车到航空航天等各个行业中都不可或缺。随着材料和设计的不断进步，滚子轴承也在不断发展，在满足日益增长的工业应用需求的同时，不断提升可靠性和性能。

了解不同类型的滚子轴承及其具体应用，有助于工程师和维护人员为每种应用选择最合适的轴承，从而确保机械系统的最佳性能和使用寿命。随着技术的进步，滚子轴承无疑仍将是机械设计的核心，在日益机械化的世界中，它们能够促进运动并减少摩擦。
